गर्म रोल्ड और वेल्डेड H-बीम | भारी भार के लिए संरचनात्मक स्टील, कस्टम कटिंग, वेल्डिंग और कोटिंग

1. उत्पाद का अवलोकन

हमारा एच-बीम एक उच्च प्रदर्शन वाला संरचनात्मक इस्पात घटक है, जिसे GB/T 11263 राष्ट्रीय मानकों के अत्यंत कड़े अनुपालन के साथ निर्मित किया गया है। पारंपरिक ग्रेडों में Q235B और Q355B शामिल हैं, जबकि उच्च ताकत वाले Q420 और Q460 ग्रेड कस्टम उत्पादन के लिए उपलब्ध हैं। उत्पाद दो प्रमुख श्रेणियों को कवर करता है: हॉट रोल्ड एच-बीम और वेल्डेड एच-बीम। सममित एच-आकार का क्रॉस-अनुभाग, उच्च अनुप्रस्थ मोड़ने की प्रत्यास्थिति, उत्कृष्ट विमेंद्रण कठोरता और समान तनाव वितरण की विशेषताओं वाले एच-बीम, स्टील संरचना इंजीनियरिंग में मुख्य भारवहन घटकों के रूप में कार्य करते हैं। इनका व्यापक रूप से औद्योगिक कार्यशालाओं, गोदामों, ऊँची इमारतों, स्टेडियमों, पुलों और नगरपालिका परियोजनाओं में स्टील के स्तंभों, स्टील की बीमों तथा मुख्य फ्रेम संरचनाओं में उपयोग किया जाता है। हम परिशुद्ध काटने, वेल्डिंग, ड्रिलिंग, जंग हटाने और संक्षारण-रोधी पेंटिंग जैसी एक ही स्थान पर समग्र गहन प्रसंस्करण सेवाओं का भी समर्थन करते हैं, ताकि स्थापना के लिए तैयार तैयार घटक उपलब्ध कराए जा सकें। सभी प्रसंस्करण कार्य हमारे पेशेवर द्वारा किए जाते हैंस्टील संरचना सामग्री प्रसंस्करणटीम।

2. उत्पाद वर्गीकरण और विनिर्देश

उत्पाद प्रकार

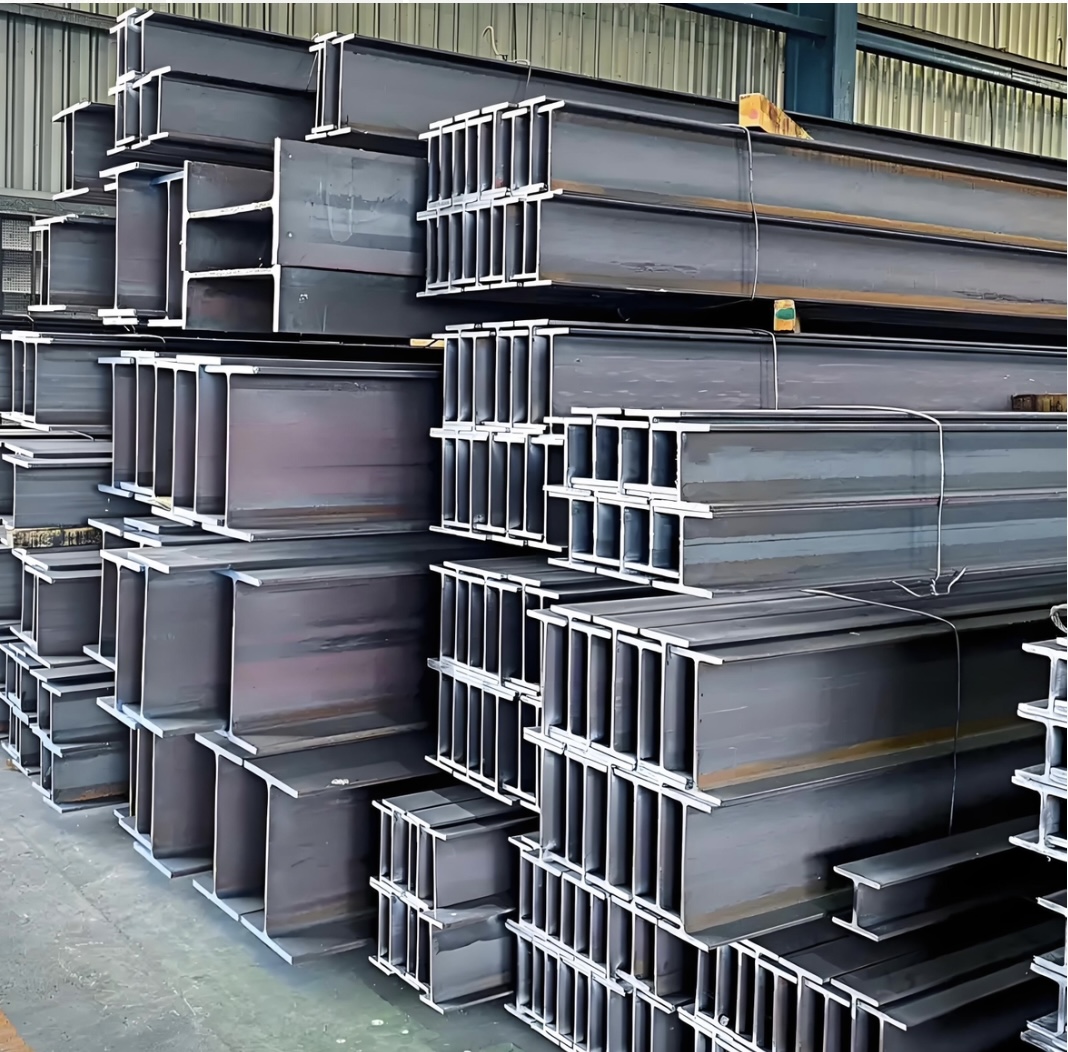

हॉट रोल्ड एच-बीम: GB/T 11263 मानक के अनुरूप उत्पादित, जिसमें पूर्ण HW (वाइड फ्लैंज), HM (मीडियम फ्लैंज) और HN (नैरो फ्लैंज) श्रृंखलाएँ शामिल हैं। इसमें मानक आयामी सटीकता, समतल सतह और वेल्डिंग का कोई शेष तनाव नहीं होता है, साथ ही तेज़ डिलीवरी के लिए पर्याप्त स्टॉक उपलब्ध है।

वेल्डेड H-बीम: इसे स्टील प्लेट के असेंबली और स्वचालित वेल्डिंग के माध्यम से तैयार किया जाता है। यह अनुकूलित चर अनुप्रस्थ काट, आर्क आकार, असमान मोटाई, ऊंचाई और चौड़ाई के डिजाइनों का समर्थन करता है, जिससे विशेष संरचनात्मक और वास्तुशिल्प आवश्यकताओं को पूरा किया जा सकता है, जिन्हें मानक गर्म-रोल्ड सेक्शन पूरा नहीं कर पाते।

तकनीकी पैरामीटर्स

सेक्शन की ऊंचाई: 100 मिमी–900 मिमी (वेल्डेड प्रकार के लिए अधिकतम 1200 मिमी, स्टील प्लेट की मोटाई और उत्पादन क्षमता के आधार पर) फ्लैंज की चौड़ाई: 50 मिमी–400 मिमी प्लेट की मोटाई: 6 मिमी–32 मिमी मानक लंबाई: 6 मी, 9 मी, 12 मी; मनमाने तरीके से काटना और गैर-मानक कस्टम आकार भी स्वीकार्य हैं

3. वन-स्टॉप डीप प्रोसेसिंग सर्विस

एक पेशेवर स्टील ढांचा प्रसंस्करण निर्माता के रूप में, हम ड्राइंग अनुकूलन और पूर्ण कारखाना पूर्वनिर्माण सेवाएं प्रदान करते हैं, जिससे सीधे साइट पर असेंबली के लिए पूरी तरह से तैयार ढांचागत भाग उपलब्ध होते हैं। पूर्ण प्रसंस्करण वर्कफ़्लो में ड्राइंग का गहरीकरण, सीएनसी परिशुद्धता कटिंग, पंचिंग एवं ड्रिलिंग, किनारों का बेवलिंग, स्वचालित असेम्बली, SAW/CO₂ परिशुद्धता वेल्डिंग, यांत्रिक सीधापन, शॉट ब्लास्टिंग द्वारा जंग हटाना, संरक्षक लेपन, अंतिम निरीक्षण एवं एकीकृत पैकेजिंग शामिल हैं।

हम विभिन्न प्रकार के तैयार उत्पादों को अनुकूलित करते हैं, जिनमें मानक स्टील बीम और कॉलम, बड़े स्पैन वाले पोर्टल रिजिड फ्रेम, उपकरण समर्थन फ्रेम, मेज़ानाइन मुख्य बीम और औद्योगिक तथा निर्माण परियोजनाओं के लिए सभी प्रकार के भार-वहन करने वाले फ्रेम घटक शामिल हैं।

4. मुख्य उत्पाद लाभ

उच्च संरचनात्मक ताकत और कम इंजीनियरिंग लागत: समान ऊंचाई और वजन के मानकों के तहत, H-बीम पारंपरिक I-बीम की तुलना में 30% से 50% अधिक झुकाव क्षमता प्रदान करते हैं। कंक्रीट संरचनाओं की तुलना में, ये कुल वजन में 60% तक की कमी लाते हुए, नींव पर भार को प्रभावी रूप से कम करते हैं और कुल निर्माण निवेश में कटौती करते हैं।

विस्तृत स्पैन लेआउट और अधिक जगह का उपयोग: यह 18 मीटर से 30 मीटर तक के कॉलम-फ्री विस्तृत स्पैन संरचनात्मक डिज़ाइन का समर्थन करता है। बड़े स्पैन को बढ़ाए गए अनुभाग आकारों के साथ प्राप्त किया जा सकता है, जिससे आंतरिक जगह विशाल और खुली बनती है और औद्योगिक तथा सार्वजनिक भवनों के लिए भवन क्षेत्र के उपयोग को अधिकतम किया जाता है।

उत्कृष्ट कठोरता और विश्वसनीय सीस्मिक प्रदर्शन: उच्च लचीलापन और संरचनात्मक कठोरता के साथ, H-बीम पेशेवर सीस्मिक संरचनात्मक डिजाइन को अपनाता है। यह GB 50011 मानक के अनुसार 8-डिग्री सीस्मिक बलिदान के लिए अनुरूप है, जिससे बाहरी प्रभाव और कंपन के दौरान संरचनात्मक दरार तथा पतन का प्रभावी रूप से मुकाबला किया जा सकता है।

दीर्घकालिक संक्षारण-रोधी एवं पर्यावरण-अनुकूल संरचना हम ISO 12944 मानकों के अनुरूप व्यावसायिक शॉट ब्लास्टिंग तथा बहु-परत संक्षारण-रोधी उपचार प्रदान करते हैं। ऑफ़शोर सुविधाओं और भारी औद्योगिक क्षयकारी परिवेशों के लिए कस्टम सी5 उच्च जंग-रोधी ग्रेड उपलब्ध है। मुख्य संरचना 50 वर्ष के डिज़ाइन सेवा जीवन को प्राप्त करती है, जिसकी विभाजन-रोधी कोटिंग्स पर 5 वर्ष की वारंटी है। सभी स्टील सामग्रियाँ पूरी तरह से पुनर्चक्रण योग्य होती हैं, न्यूनतम निर्माण अपशिष्ट उत्पन्न करती हैं और हरित भवन आवश्यकताओं का अनुपालन करती हैं।

शक्तिशाली कस्टमाइज़ेशन और व्यापक एप्लिकेशन संगति: कस्टम सेवाएं चर अनुप्रभाग, चापाकार संरचनाओं, विशेष आकार के फ्रेम, मोटे और चौड़े अनुभागों तक फैली हुई हैं, जिससे औद्योगिक कारखानों, नगरपालिका सुविधाओं और परिदृश्य इंजीनियरिंग परियोजनाओं की जटिल संरचनात्मक आवश्यकताओं के अनुरूप बनाया जा सकता है।

5. आवेदन परिदृश्य

औद्योगिक भवन: भार-सहन करने वाली बीम और कॉलम, बड़े स्पैन वाले पोर्टल फ्रेम, उपकरण समर्थन, कोल्ड स्टोरेज, लॉजिस्टिक गोदामों और कृषि स्टील भवनों के लिए संरचनात्मक फ्रेम।

उच्च इमारत निर्माण: उच्च ऊंचाई वाली कार्यालय इमारतों, वाणिज्यिक परिसरों और पूर्वनिर्मित स्टील संरचना वाली इमारतों के मुख्य भार-वहन फ्रेम।

सार्वजनिक स्थल: स्टेडियम, प्रदर्शनी केंद्र, हाई-स्पीड रेलवे स्टेशनों और हवाई अड्डा भवनों के लिए लंबी स्पैन छत बीम और ट्रस संरचनाएँ।

नगर निगम इंजीनियरिंग: पैदल यात्रियों के लिए ओवरपास, परिदृश्य के लिए स्टील फ्रेम, ईवी चार्जिंग शेल्टर, फोटोवोल्टिक समर्थन ब्रैकेट और शहरी सजावटी स्टील संरचनाएँ।

विशेष संरचनात्मक परियोजनाएँ: बड़े पैमाने के उपकरण आधार, रासायनिक पाइप रैक, स्टील ट्रेस्टल और बाहरी होर्डिंग के भार-सहने वाले फ्रेम।

6. डिलीवरी, पैकेजिंग और कस्टम सेवा

डिलीवरी और लीड टाइम

स्टॉक आपूर्ति: मानक हॉट-रोल्ड एच-बीम की पूरी श्रृंखला स्टॉक में उपलब्ध है, जिसे 3-5 कार्यदिवसों के भीतर डिलीवर किया जा सकता है। अनुकूलित प्रसंस्करण: वेल्डेड एच-बीम और गहन प्रसंस्करण वाले तैयार घटकों को ड्राइंग की पुष्टि के बाद 10 से 18 कार्यदिवस लगते हैं। हम DWG और PDF डिजाइन आरेख स्वीकार करते हैं और पेशेवर आरेख गहनीकरण एवं अनुकूलन सेवाएँ प्रदान करते हैं। न्यूनतम ऑर्डर मात्रा (MOQ) की आवश्यकता: स्टॉक में उपलब्ध हॉट-रोल्ड बीम के लिए 1 टन; वेल्डेड कस्टम उत्पादों के लिए न्यूनतम लंबाई 6 मीटर और न्यूनतम ऑर्डर मात्रा 5 टन है।

पैकेजिंग और निर्यात समाधान

प्रामाणिक स्टील खंडों को सुरक्षा के लिए बारीकी से बंडल करके तय किया जाता है, जबकि बड़े परिपूर्ण घटकों को विरूपण से बचाने के लिए स्किड्स पर सहारा दिया जाता है। निर्यात शिपमेंट के लिए, उत्पादों पर अपक्षय-रोधी तेल या VCI सुरक्षात्मक फिल्म लगाई जाती है और उन्हें धूमन-रहित लकड़ी के पैलेटों में पैक किया जाता है, जो दूरस्थ समुद्री परिवहन के लिए पूरी तरह अनुकूल हैं। पैकिंग सूची और मूल प्रमाणपत्र सहित पूर्ण निर्यात दस्तावेज प्रदान किए जाते हैं। सभी उत्पाद मिल परीक्षण प्रमाणपत्रों, ग्रेड 1/2 यूटी वेल्डिंग निरीक्षण रिपोर्टों एवं संक्षारण-रोधी परीक्षण रिपोर्टों के साथ वितरित किए जाते हैं। 5 वर्ष की प्रलेपन वारंटी और 50 वर्ष के संरचनात्मक डिज़ाइन जीवनकाल के समर्थन से, हमारे उत्पाद पूरी तरह से वैश्विक परियोजना स्वीकृति मानकों को पूरा करते हैं।

7. अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: गर्म रोल्ड H-बीम और वेल्डेड H-बीम में से चुनाव कैसे करें? उत्तर 1: सामान्य प्रमाणिक क्रॉस-सेक्शन के लिए, अधिक लागत प्रदर्शन और कम लीड टाइम के लिए गर्म रोल्ड H-बीम को प्राथमिकता दी जाती है। जबकि गैर-मानक, परिवर्तनीय या बड़े आकार के क्रॉस-सेक्शन के लिए, वेल्डेड H-बीम मोल्ड लागत के बिना लचीला कस्टमाइज़ेशन प्रदान करता है, जो छोटे बैच और बहु-विशेषता वाले विशेष प्रोजेक्ट्स के लिए उपयुक्त है, हालाँकि इसका MOQ अधिक और उत्पादन चक्र लंबा होता है।

प्रश्न 2: क्या आप शॉट ब्लास्टिंग और एंटी-कॉरोजन पेंटिंग सेवाएं प्रदान करते हैं? उत्तर 2: हाँ। हम ISO 8501-1 मानक के अनुरूप Sa2.5 ग्रेड की शॉट ब्लास्टिंग उपचार प्रदान करते हैं। इनडोर ड्राई, आउटडोर एक्सपोज़्ड, ह्यूमिड और भारी कॉरोजन वाले कार्यवाहक वातावरणों के अनुकूल होने के लिए कस्टम C3, C4 और C5 एंटी-कॉरोजन कोटिंग सिस्टम उपलब्ध हैं।

प्रश्न 3: क्या आप ग्राहक के ड्राइंग के अनुसार कस्टम स्टील बीम और कॉलम तैयार कर सकते हैं? उत्तर 3: पूर्ण ड्राइंग आधारित कस्टमाइज़्ड फैब्रिकेशन का समर्थन किया जाता है। सभी संरचनात्मक घटकों को फैक्ट्री में पूरी तरह से प्रीफैब्रिकेट किया जाता है, जिससे साइट पर सीधे असेंबली की जा सकती है; इससे साइट पर वेल्डिंग का काम बहुत कम हो जाता है और कुल निर्माण दक्षता तथा सुरक्षा में सुधार होता है।

8. मुख्य बिंदु

GB/T 11263 मानक के अनुसार निर्मित, हमारी एच-बीम श्रृंखला में Q235B और Q355B ग्रेड के हॉट रोल्ड एवं वेल्डेड प्रकार शामिल हैं, साथ ही उच्च शक्ति वाले Q420 और Q460 कस्टमाइज़ेशन भी उपलब्ध है। प्रमाणित HW/HM/HN गर्म मुड़े हुए अनुभाग तेज़ डिलीवरी के लिए पर्याप्त मात्रा में उपलब्ध हैं, जबकि वेल्डेड H-बीम 1200 मिमी तक की अधिकतम अनुभाग ऊँचाई के साथ विभिन्न गैर-मानक विशेष आकृतियों और आकारों का समर्थन करती है। हम परिशुद्धता वेल्डिंग, Sa2.5 सॉट ब्लास्टिंग और बहु-स्तरीय संक्षारण-रोधी कोटिंग सहित एकीकृत फ़ैक्ट्री गहन प्रसंस्करण सेवाएँ प्रदान करते हैं। उच्च झुकने की शक्ति, हल्की संरचना, बड़ी मंजिलों के अनुकूलता और 8-स्तरीय भूकंप प्रतिरोध की विशेषताओं वाले हमारे एच-बीम, 50 वर्ष के सेवा जीवन के साथ स्थिर संरचनात्मक टिकाऊपन सुनिश्चित करते हैं। लचीला स्टॉक और कस्टम उत्पादन डिलीवरी, साथ ही पूर्ण प्रमाणन एवं मानकीकृत निर्यात पैकेजिंग, हमारे उत्पादों को वैश्विक इंजीनियरिंग परियोजनाओं के लिए पूरी तरह उपयुक्त बनाती है।
