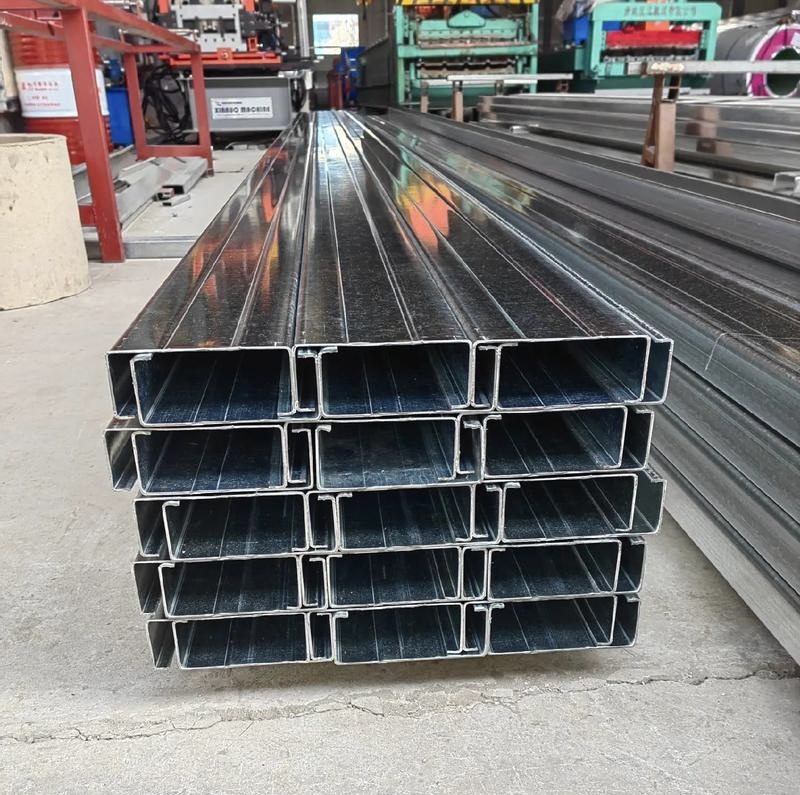

C-बीम | छत, दीवार और पीवी समर्थन के लिए हॉट-डिप गैल्वेनाइज़्ड कोल्ड फॉर्म्ड C पर्लिन

1. उत्पाद का अवलोकन

सी-बीम, जिसे सी-चैनल या सी पर्लिन भी कहा जाता है, एक कोल्ड-फॉर्म्ड लिप्टेड चैनल लाइट गेज स्टील है। यह उत्पाद उच्च गुणवत्ता वाली स्टील की पट्टियों से पर्यावरणीय तापमान पर रोल-फॉर्म्ड किया जाता है और GB/T 6725-2017 तथा GB 50018 के राष्ट्रीय कोड्स के अनुसार कोल्ड-फॉर्म्ड थिन-वॉल्डेड स्टील संरचनाओं के सख्त मानकों का पालन करते हुए निर्मित किया जाता है। इसमें सटीक आयामी सटीकता, साफ-सुथरी अनुभाग आकृति तथा शून्य वेल्डिंग शेष तनाव की विशेषताएँ हैं, जिसके कारण यह पारंपरिक हॉट-रोल्ड चैनल स्टील का एक अनुकूलित हल्का विकल्प है।

मानक सामग्री ग्रेड में Q235B और Q355B शामिल हैं। कृत्रिम रूप से तैयार किए गए उच्च प्रदर्शन वाले विकल्प भी अनुरोध के आधार पर उपलब्ध हैं, जिनमें Q355NL कम तापमान प्रतिरोधी स्टील, Q355GNH वेदरिंग स्टील और स्टेनलेस स्टील ग्रेड शामिल हैं। औद्योगिक कारखानों, भंडारण गोदामों, फोटोवोल्टिक बिजली संयंत्रों और पूर्वनिर्मित नगरपालिका स्टील संरचनाओं में व्यापक रूप से अपनाया गया, C-बीम हल्के वजन वाली स्टील निर्माण प्रणालियों के लिए विश्वसनीय द्वितीयक भार वहन और आवरण प्रोफ़ाइलिंग के रूप में कार्य करता है।

2. विनिर्देश एवं तकनीकी पैरामीटर

मानक स्टॉक में उपलब्ध मॉडल

स्टॉक में मानक आकारों की पूरी श्रृंखला उपलब्ध है: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300। आंकड़ा बीम के वेब की ऊंचाई को दर्शाता है; उदाहरण के लिए, C80 से तात्पर्य 80 मिमी वेब ऊंचाई से है।

आयामी सीमा

वेब ऊंचाई: 80मिमी–300मिमी
फ्लैंज की चौड़ाई: 40मिमी–80मिमी
लिप्ड एज: 15 मिमी–20 मिमी (कस्टम एज साइज़ उपलब्ध हैं)
दीवार की मोटाई: 1.5 मिमी–4.0 मिमी; 4.0 मिमी से मोटी प्लेटें तकनीकी परामर्श के माध्यम से समर्थित हैं
मानक लंबाई: 6 मी, 9 मी, 12 मी। गैर-मानक संरचनात्मक डिज़ाइनों के अनुरूप, कस्टम फ़िक्स्ड-लेंथ कटिंग, सटीक पंचिंग और विशेष आकार की प्रसंस्करण सेवाएँ उपलब्ध हैं।

सतह विरोधी क्षरण उपचार

गर्म-डूब गैल्वनाइज़्ड: दोनों तरफ़ जिंक कोटिंग ≥180 ग्राम/मी², एकतरफ़ा औसत मोटाई 12.7 μm तक। स्थिर जंगरोधी प्रदर्शन प्रदान करता है, सामान्य परिवेशों में 15–20 वर्षों तक बाहरी उपयोग का समर्थन करता है।

एल्यूजिंक कोटिंग (AZ150): ASTM A792 मानक के अनुसार तैयार किया गया, जिसमें 55% एल्यूमीनियम-जिंक मिश्र धातु की आवरण परत है। इसमें अम्ल, क्षार और उच्च तापमान प्रतिरोध के बेहतरीन गुण हैं, जो तटीय सैल्ट स्प्रे और भारी औद्योगिक क्षरण वाली परिस्थितियों के लिए उपयुक्त है।

कस्टम पेंट कोटिंग: एपॉक्सी जिंक-रिच प्राइमर के साथ टॉपकोट का संयुक्त विरोधी जंग प्रणाली अपनाया गया है। इसकी लागत प्रभावी है और घर के भीतरी संरचनात्मक उपयोगों के लिए उपयुक्त है, साथ ही परियोजना की सौंदर्यीकरण आवश्यकताओं को पूरा करने के लिए कस्टमाइज़ करने योग्य रंग विकल्प भी उपलब्ध हैं।

3. कस्टम डीप प्रोसेसिंग सेवा

हम अनुकूलित सी-बीम के लिए पूर्ण वन-स्टॉप परिशुद्धता गहन प्रसंस्करण प्रदान करते हैं। पूरा कार्य प्रवाह सीएनसी द्वारा निश्चित लंबाई में कटिंग, विभिन्न प्रकार के परिशुद्धतापूर्ण पंचिंग (गोल छेद, फ़िसलन वाले छेद, दीर्घवृत्ताकार छेद) जो विभिन्न बोल्ट स्पेसिफ़िकेशन से मेल खाते हैं, तथा मोड़ना, सीधा करना, संक्षारण-रोधी लेपन एवं मानकीकृत तैयार उत्पाद की पैकेजिंग को कवर करता है। सभी तैयार उत्पादों का नियंत्रण पारंपरिक अनुमेय विचलन ±1.0 मिमी के भीतर किया जाता है, जबकि उच्च-मानक परियोजनाओं के लिए उच्च सटीकता वाला ±0.5 मिमी का विचलन भी उपलब्ध है। पूर्वनिर्मित घटक साइट पर सीधे बोल्ट संयोजन का समर्थन करते हैं, जिससे द्वितीयक काटने-प्रसंस्करण की आवश्यकता खत्म हो जाती है और निर्माण दक्षता में सुधार होता है।

4. मुख्य उत्पाद लाभ

हल्की संरचना और कम समग्र लागत
पारंपरिक हॉट-रोल्ड चैनल स्टील की तुलना में, C-बीम एक समान या उससे अधिक भार-वहन क्षमता को बनाए रखते हुए अपना वजन 30% से अधिक कम कर देता है। इससे भवन का मृत भार प्रभावी रूप से कम होता है, नींव पर लगने वाला तनाव कम होता है और कुल परियोजना निर्माण लागत में भी कटौती होती है।

स्थिर यांत्रिक प्रदर्शन और उच्च बेयरिंग दक्षता
एकीकृत ठंडा आकार देने वाली बनावट से बड़ी गोलाकारता की त्रिज्या और झुकाव तथा टोर्शन के प्रति उत्तम समग्र प्रतिरोध प्राप्त होता है। इससे पर्लिन के बीच की दूरी को अधिक बढ़ाया जा सकता है, कुल स्टील की खपत कम होती है और संरचनात्मक तनाव के वितरण को अधिकतम किया जाता है।

पूर्वनिर्मित स्थापना और तेज़ निर्माण
सभी मानक और कस्टम घटकों को कारखाने में पहले से ही छेद लगाकर तैयार कर लिया जाता है। पूरे साइट निर्माण में स्थानीय वेल्डिंग या द्वितीयक अग्निरोधी उपचार के बिना शुद्ध बोल्ट असेंबली का उपयोग किया जाता है, जिससे परियोजना की अवधि काफी कम हो जाती है और निर्माण सुरक्षा में सुधार होता है।

बहु-दृश्य विरोधी क्षरण और मजबूत अनुकूलनशीलता
विविध सतह उपचार समाधान शुष्क आंतरिक, आर्द्र औद्योगिक तथा तटीय लवण स्प्रे वातावरणों में अनुकूल होते हैं। यह प्रोफ़ाइल लंबे समय तक बाहरी परिचालन के दौरान जंग लगने, विकृति या संरचनात्मक विफलता के बिना स्थिर भौतिक प्रदर्शन बनाए रखती है।

उच्च आयामी सटीकता और अच्छी परस्पर विनिमय क्षमता
एकीकृत विनिर्माण अनुमति और मानकीकृत आकार निर्धारण से भागों की उच्च प्रतिस्थापन योग्यता सुनिश्चित होती है। यह उत्पाद पूर्वनिर्मित हल्की स्टील भवन प्रणालियों और बड़े पैमाने पर फोटोवोल्टाइक समर्थन परियोजनाओं के साथ पूरी तरह से अनुरूप है, जिससे मानकीकृत और मॉड्यूलर निर्माण का समर्थन होता है।

5. आवेदन परिदृश्य

औद्योगिक इस्पात संरचनाएँ: औद्योगिक स्टील संरचनाएँ: कारखाने के वर्कशॉप, औद्योगिक गोदामों और लॉजिस्टिक भवनों के लिए छत के पर्लिन, दीवार के गिर्ट्स तथा द्वितीयक समर्थन फ्रेम के रूप में कार्य करती हैं। हम पेशेवर आपूर्ति भी प्रदान करते हैंTPO वाटरप्रूफ मेम्ब्रेनछत की जलरोधक समाधानों के लिए।

पीवी नवीन ऊर्जा परियोजनाएँ: छत पर स्थित फोटोवोल्टिक ब्रैकेट और जमीन पर स्थापित सौर ऊर्जा संयंत्र प्रणालियों के भार-सहन करने वाले तथा सहायक समर्थन घटकों के रूप में व्यापक रूप से उपयोग किया जाता है।

पूर्वनिर्मित हल्की स्टील की इमारतें: यह प्रकाश-स्टील विला, कंटेनर घरों और मॉड्यूलर प्रीफ़ैब भवनों के मुख्य फ्रेम, दीवार और छत के संलग्न संरचनाओं पर लागू होता है।

गोदाम और यांत्रिक सहायक संरचनाएँ: स्टील ऑपरेशन प्लेटफ़ॉर्म के स्टोरेज रैक फ्रेम, उपकरण नींव समर्थन और द्वितीयक बीम संरचनाओं के लिए उपयुक्त।

नगरपालिका सहायक इंजीनियरिंग: आउटडोर कैनोपीज़, पार्किंग शेल्टर्स, पैदल चलने वाले कॉरिडोर, बस स्टेशन शेल्टर्स और छोटे लैंडस्केप स्टील स्ट्रक्चर प्रोजेक्ट्स के लिए आदर्श।

6. डिलीवरी, पैकेजिंग और सेवा समर्थन

स्टॉक डिलीवरी: मानक गैल्वनाइज़्ड C-बीम की पूरी रेंज समुचित स्टॉक में उपलब्ध है, और डिलीवरी 2–5 कार्यदिवसों के भीतर व्यवस्थित की जाती है।

कस्टम प्रोसेसिंग लीड टाइम: कस्टम मोटाई, विशेष पंचिंग और गैर-मानक आकार के उत्पादों को ऑर्डर की पुष्टि के बाद 7–12 कार्यदिवस लगते हैं।

पैकेजिंग समाधान: विकृति को रोकने के लिए स्किड रिइनफ़ोर्समेंट के साथ मानक बंडलिंग। घरेलू भूमि परिवहन और मानकीकृत निर्यात समुद्री मालवाहक पैकेजिंग का समर्थन करता है।

गुणवत्ता आश्वासन: वैश्विक परियोजना के निरीक्षण और स्वीकृति का समर्थन करने के लिए, पूर्ण मिल परीक्षण प्रमाणपत्र, जस्ती परत के निरीक्षण रिपोर्ट और गुणवत्ता योग्यता दस्तावेजों का पूरा सेट प्रदान किया जाता है।

7. अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: C-बीम और सामान्य हॉट-रोल्ड चैनल स्टील के बीच क्या अंतर हैं?
A1: C-बीम एक पतले दीवार वाला कोल्ड-फॉर्म्ड हल्का स्टील है, जिसका वजन हल्का और लागत कम होती है; इसका मुख्य रूप से भवन के आवरण तथा द्वितीयक समर्थन संरचनाओं के लिए उपयोग किया जाता है। यह तेज़ी से बोल्ट असेंबली के लिए प्री-पंच्ड होल डिज़ाइन का समर्थन करता है। वहीं, पारंपरिक हॉट-रोल्ड चैनल स्टील अधिक समग्र कठोरता और भारी वजन की विशेषता रखता है और ज्यादातर मुख्य भार वहन करने वाली बीम तथा कॉलम के लिए लागू किया जाता है।

प्रश्न 2: क्या आप ड्राइंग के अनुसार बीम की लंबाई और होल की स्थितियों को कस्टमाइज़ कर सकते हैं?
A2: हाँ। हम पूर्ण ड्राइंग आधारित कस्टमाइज़ेशन का समर्थन करते हैं, जिसमें मनमानी कटिंग लंबाई, व्यक्तिगत छेदों के बीच की दूरी और विशेष छेदों की स्थिति शामिल हैं। सभी गहरी प्रसंस्करण कारखाने में ही पूरी की जाती है, जिससे सीधे साइट पर इंस्टॉलेशन संभव हो जाता है।

प्रश्न 3: बाहरी उपयोग के लिए सबसे अच्छा सतह संसाधन कौन सा है?
A3: सामान्य बाहरी वातावरण के लिए पारंपरिक गर्म-डुबकी जस्तीकरण उपयुक्त है। तटीय क्षेत्रों और भारी औद्योगिक, अत्यधिक क्षरण वाले वातावरणों में, अधिक सेवा जीवन के लिए एलूज़िन्क कोटिंग या उच्च जस्ता कोटिंग (≥275 ग्राम/मी²) वाले जस्तीकरण की सिफारिश की जाती है।

प्रश्न 4: C पर्लिन और Z पर्लिन में से चुनाव कैसे करें?
A4: C पर्लिन छत के 5° से कम के ढाल के लिए उपयुक्त है, जिसमें सरल संरचना और सुविधाजनक स्थापना की विशेषता है। Z पर्लिन अंत में ओवरलैपिंग कनेक्शन का समर्थन करता है, जिससे लगातार स्पैनिंग प्रदर्शन प्राप्त होता है और यह 5° से 20° तक के छत के ढाल के अनुकूल होता है। अंतिम चयन वास्तविक संरचनात्मक डिजाइन और छत के ढाल के मापदंडों के अनुरूप होना चाहिए।

8. उत्पाद सारांश

हमारा सी-बीम राष्ट्रीय मानकों GB/T 6725-2017 एवं GB 50018 के अनुरूप निर्मित है। इसकी मानक सामग्री Q235B एवं Q355B है, तथा विशेष परिचालन स्थितियों के लिए निम्न तापमान प्रतिरोधी, मौसम-रोधी एवं स्टेनलेस स्टील विकल्प भी उपलब्ध हैं। यह उच्च परिशुद्धता वाला कोल्ड-फ़ॉर्म्ड लाइट स्टील हल्के वजन, उत्कृष्ट झुकाव प्रतिरोध और स्थिर संरचनात्मक व्यवहार की विशेषताओं से युक्त है। कई एंटी-कॉरोज़न उपचारों और वन-स्टॉप फ़ैक्ट्री गहन प्रसंस्करण सेवाओं से सुसज्जित, यह स्टील संरचना के छत पर्लिन, दीवार गिर्ट और फ़ोटोवोल्टिक समर्थन प्रणालियों के लिए व्यापक रूप से इस्तेमाल किया जाता है, जो वैश्विक औद्योगिक, नवीन ऊर्जा और नगरपालिका की पूर्वनिर्मित परियोजनाओं के लिए एक किफ़ायती और विश्वसनीय संरचनात्मक समाधान के रूप में काम करता है।
