कलर स्टील पॉलीयूरेथेन सैंडविच पैनल | PU सैंडविच पैनल, B1 फायर-रेटेड, कम तापीय चालकता, कोल्ड स्टोरेज एवं स्थिर तापमान इन्सुलेशन पैनल

1. उत्पाद का अवलोकन

रंग स्टील पॉलीयूरेथेन सैंडविच पैनल, जिसे आमतौर पर पू सैंडविच पैनल के रूप में जाना जाता है, एक उच्च-अंत पूर्वनिर्मित जीभ-और-ग्रोव धातु-सामना वाले उत्बाड़े सामग्री है। यह कोल्ड स्टोरेज और निरंतर तापमान इन्सुलेशन इंजीनियरिंग के लिए एक पेशेवर समर्पित पैनल के रूप में कार्य करता है। थर्मल इन्सुलेशन सैंडविच पैनलों के निर्माण के लिए Gb/t 23932 राष्ट्रीय मानक के साथ सख्त अनुपालन में निर्मित, उत्पाद जीबी 8624 बी 1 लौ-रीटेनेंट मानक को पूरा करता है और विदेशी निर्यात परियोजनाओं के लिए एन 13501-1 वर्ग बी 1 के साथ अनुपालन करता है।

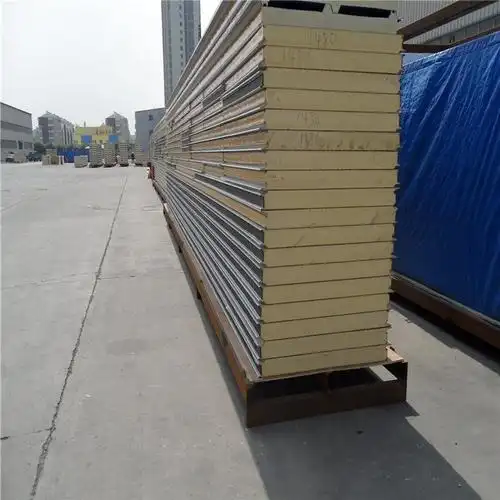

पैनल दोहरी परत वाले रंग-लेपित जस्तायुक्त या एल्यूज़िंक स्टील शीटों और उच्च घनत्व वाले कठोर पॉलीयूरेथेन फोम कोर से बनी एक संयुक्त संरचना अपनाता है। इसे स्वचालित उच्च दबाव फोमिंग, निरंतर तापमान पर बॉन्डिंग और अत्यधिक सटीक जीभ-और-खांचा बनाने की प्रक्रियाओं द्वारा एकीकृत रूप से मोल्ड किया जाता है। उच्च बंद कोशिका अनुपात, अत्यंत कम जल अवशोषण और उद्योग में अग्रणी ऊष्मा इन्सुलेशन प्रदर्शन के साथ, यह उत्पाद ऊर्जा-क्षेत्र इन्सुलेशन, हल्की वज़न वाली संरचनात्मक डिज़ाइन, जलरोधी सीलिंग, मौसमी जंग-प्रतिरोध तथा B1 अग्नि-अवरोधक सुरक्षा को एकीकृत करता है। इसका व्यापक रूप से शीतगृहों, निरंतर तापमान वाली कार्यशालाओं, धूलरहित शुद्ध कक्षों एवं उच्च मानक वाली औद्योगिक इमारतों में प्रयोग किया जाता है, तथा यह आधुनिक ऊर्जा-कुशल निर्माण परियोजनाओं के लिए एक आदर्श पूर्वनिर्मित बाह्य आवरण समाधान के रूप में कार्य करता है।

2. मुख्य संरचनात्मक रचना

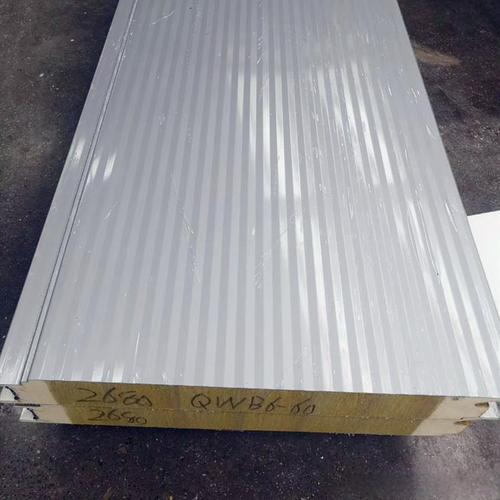

धातु सतह की शीट

प्रीमियम रंग-लेपित गैल्वेनाइज्ड या अल्युजस्ता स्टील शीट को अपनाता है। मानक डबल-पक्षीय जस्ता कोटिंग वजन 180g/ph तक पहुंच जाता है, जो कि बाहरी उच्च-संक्षारण वातावरण के लिए ग्राम/जठक करने में सक्षम है। उपलब्ध सब्सट्रेट ग्रेड में dc51d और s250gd शामिल हैं, जो पी, hdp और pvdf मौसम प्रतिरोधी कोटिंग सिस्टम के साथ मेल खाता है। कॉम्पैक्ट और चिकनी सतह उत्कृष्ट Uv प्रतिरोध, एसिड और अल्कली प्रतिरोध, और एंटी-एजिंग स्थिरता प्रदान करती है, जो लंबी अवधि की सेवा जीवन को सुनिश्चित करती है, बिना फीका, छीलिंग या सतह के गिरावट के बिना दीर्घकालिक सेवा जीवन सुनिश्चित करती है।

PU थर्मल इन्सुलेशन कोर

90% से अधिक बंद कोशिका दर वाले उच्च घनत्व वाले रिजिड पॉलीयूरेथेन फोम कोर से निर्मित। घनी एकसमान कोशिकीय संरचना अत्यंत कम जल अवशोषण और उत्कृष्ट वाष्प रोधी प्रदर्शन प्रदान करती है, जिससे उच्च आर्द्रता वाली कार्य परिस्थितियों में नमी के प्रवेश, फफूंद के विकास एवं सामग्री के भीतरी भाग के सूजन का प्रभावी ढंग से विरोध किया जा सकता है। अत्यंत कम ऊष्मा चालकता और उत्कृष्ट आयामी स्थिरता के साथ, पीयू कोर दीर्घकालिक निरंतर तापमान एवं आर्द्र परिस्थितियों में संचालन के दौरान सुसंगत इन्सुलेशन प्रदर्शन बनाए रखता है। यह स्वयं-अग्निशामक, कम धुआँ और कम विषैलेपन वाले गुणों के साथ B1 अग्निरोधी श्रेणी प्राप्त करता है, जो उच्च मानक वाली भवन अग्नि सुरक्षा आवश्यकताओं को पूरा करता है।

सटीक जीभ-और-ग्रूव कनेक्शन संरचना

एकीकृत और सीमलेस असेंबली के लिए मानकीकृत मेल-फीमेल टंग-एंड-ग्रोव इंटरलॉकिंग डिज़ाइन को अपनाया गया है। अनुकूलित संरचनात्मक जॉइंट उत्तम वायुरोधी और जलरोधी गुण प्रदान करता है, जिससे हवा के आवागमन से होने वाला ऊर्जा क्षय, ताप संचरण, पानी का प्रवेश और सतह पर कंडेन्सेशन को प्रभावी रूप से कम किया जाता है। इससे कोल्ड स्टोरेज और निरंतर तापमान वाली भवन एनवलप्स में ठंडी ऊर्जा के नष्ट होने तथा आंतरिक नमी के जमा होने जैसी सामान्य समस्याओं का मौलिक समाधान मिलता है।

3. मुख्य उत्पाद के फायदे

उद्योग का अग्रणी स्थिर-तापमान इन्सुलेशन और उच्च ऊर्जा बचत
PU कोर में अत्यंत कम तापीय चालकता है—≤0.024W/(m·K) (25℃ पर परीक्षण के अनुसार)—जो पारंपरिक भवन इन्सुलेशन सामग्रियों में सर्वोच्च तापीय इन्सुलेशन प्रदर्शन प्रदान करती है। उच्च घनत्व वाली बंद-कोशिका संरचना घर के अंदर के तापमान को स्थिर रखती है, जिससे ठंडे भंडारण और स्थिर तापमान वाली सुविधाओं में शीतलन एवं हीटिंग की ऊर्जा खपत में काफी कमी आती है और दीर्घकालिक ऊर्जा बचत के महत्वपूर्ण लाभ प्रदान करती है।

B1 ग्रेड फ्लेम रिटार्डेंट और विश्वसनीय अग्नि सुरक्षा
इंटीग्रल पैनल जीबी 8624 B1 लैम्ब-रिटार्डेंट मानक का पूरी तरह से अनुपालन करता है। यह स्वयं बुझने, लैम्ब-रिसिस्टेंट, कम धुएं वाली और गैर-विषैली गुणों से युक्त है, जिससे लैम्ब के फैलाव और ऊष्मा विकिरण को प्रभावी रूप से सीमित किया जाता है, इस प्रकार उच्च मानक वाले कारखानों, निरंतर तापमान वाली इमारतों और भंडारण गोदामों के लिए अग्नि सुरक्षा विनिर्देशों की आवश्यकताओं को पूरा करता है।

उच्च बंद-कोशिका संरचना और श्रेष्ठ नमी प्रतिरोध
90% से अधिक की बंद-कोशिका दर और न्यूनतम पानी के अवशोषण के साथ, इस घनी कोर संरचना पानी की भाप के प्रवेश को पूरी तरह से रोकती है। लंबे समय तक उच्च आर्द्रता वाले वातावरण में भी यह नमी, फफूंद या विकृति के बिना संरचनात्मक रूप से स्थिर रहती है, जिससे यह कोल्ड चेन लॉजिस्टिक्स, आर्द्र क्षेत्रों और अन्य कठोर परिदृश्यों के लिए पूरी तरह से अनुकूल हो जाती है।

हल्का वजन डिजाइन और उच्च संरचनात्मक स्थिरता
हल्की जटिल संरचना स्टील भवन फ्रेम के कुल भार को प्रभावी ढंग से कम करती है। एकीकृत रूप से बंधे हुए पैनल में उच्च कठोरता, श्रेष्ठ संपीड़न और झुकने के प्रतिरोध, समतल सतह की खत्म तथा स्थिर आयामी प्रदर्शन होता है, जिससे दीर्घकालिक संरचनात्मक विकृति और मुड़ने की समस्या से बचा जा सकता है।

निर्बाध जीभ-और-ग्रोव सीलिंग एवं कोल्ड ब्रिज निवारण
सटीक इंटरलॉकिंग टंग-एंड-ग्रोव ज्वाइंट्स, पेशेवर हिडन-फ़ास्टनर रूफ़िंग सिस्टम के साथ मिलकर, पूर्ण एयरटाइट सीलिंग प्रदान करते हैं। यह संरचना बेहतरीन विंडप्रूफ, वाटरप्रूफ और एयरटाइट प्रदर्शन प्रदान करती है, जिससे कोल्ड ब्रिज के उत्पादन और कंडेनसेशन के जोखिमों में काफी कमी आती है और समग्र बिल्डिंग एनवलॉप की थर्मल इन्सुलेशन दक्षता अधिकतम होती है।

पूर्ण कारखाना पूर्व-निर्मित और कुशल निर्माण
सभी पैनल फ़ैक्टरी में एकीकृत रूप से पूर्व-निर्मित और आकार दिए गए हैं, जिससे साइट पर सीधे असेंबली का समर्थन मिलता है। इसके लिए किसी द्वितीयक इन्सुलेशन उपचार, प्लास्टरिंग या जलरोधी निर्माण की आवश्यकता नहीं होती, जिससे कार्य प्रक्रियाएँ सरल हो जाती हैं और कुल परियोजना निर्माण चक्र बहुत कम हो जाता है।

4. मानक विनिर्देश एवं तकनीकी पैरामीटर

निष्पादन मानकों: GB/T 23932, GB 8624, EN 13501-1 (निर्यात के लिए वैकल्पिक)
योग्यता दस्तावेज़: तापीय इन्सुलेशन, अग्निरोधकता और भौतिक संकेतकों के लिए पूर्ण प्रदर्शन परीक्षण रिपोर्ट उपलब्ध हैं
उपलब्ध मोटाई: 50 मिमी, 75 मिमी, 100 मिमी, 150 मिमी, 200 मिमी
मानक प्रभावी चौड़ाई: 950 मिमी, 1150 मिमी
स्टील शीट की मोटाई: 0.25 मिमी–0.6 मिमी (पूरी तरह से कस्टमाइज़ करने योग्य)
सब्सट्रेट और कोटिंग समाधान: DC51D / S250GD गैल्वनाइज़्ड और एलुज़िंक सबस्ट्रेट; PE / HDP / PVDF मौसम-प्रतिरोधी कोटिंग्स वैकल्पिक
जिंक कोटिंग वजन: ≥80 ग्राम/मी² (मानक), कठोर बाहरी क्षरणकारी वातावरणों के लिए ≥180 ग्राम/मी² तक अपग्रेड किया जा सकता है
कस्टम लंबाई: अधिकतम मानक लंबाई 12 मी; विस्तारित कस्टमाइज़्ड लंबाई उपलब्ध हैं
प्रोफ़ाइल प्रकार: फ्लैट वॉल पैनल, कोर्गेटेड रूफ पैनल, हिडन-फास्टनर रूफ पैनल
छत की समान भार क्षमता: ≥1.5kN/㎡ (इंजीनियरिंग तकनीकी डेटा का संदर्भ लें)
संपीड़न शक्ति: ≥150kPa (GB/T 23932 के अनुसार परीक्षण किया गया)
तापीय चालकता: ≤0.024W/(m·K) @25℃
कुल ऊष्मा स्थानांतरण गुणांक (U-मान): 100 मिमी मोटाई के लिए लगभग 0.22 W/(m²·K)
PU कोर घनत्व: ≥35किग्रा/मी³ (पारंपरिक सीमा: 35–45किग्रा/मी³)
बंद-सेल दर: ≥90%
अग्नि रेटिंग: GB 8624 B1 शीतलक (स्व-बुझने वाला, कम धुआं, गैर-विषैला)
दीर्घकालिक परिचालन तापमान: -50℃ ～ +120℃

5. आवेदन परिदृश्य

कोल्ड चेन एवं कोल्ड स्टोरेज इंजीनियरिंग: कम तापमान वाले कोल्ड रूम, फ्रेश-कीपिंग गोदाम, कोल्ड चेन लॉजिस्टिक्स स्टेशन, त्वरित जमाने की वर्कशॉप और रेफ्रिजरेटेड सुविधाओं के लिए पेशेवर इन्सुलेशन पैनल।

धूलरहित और स्थिर तापमान वाली कार्यशालाएँ: फार्मास्यूटिकल कारखानों, खाद्य प्रसंस्करण संयंत्रों, धूल-मुक्त कार्यशालाओं और निरंतर तापमान एवं आर्द्रता नियंत्रित उत्पादन स्थानों के लिए विशेष बनाए गए इनक्लोज़र पैनल।

उच्च गुणवत्ता वाली स्टील संरचना वाली इमारतें: उच्च मानक वाले औद्योगिक कारखानों, प्रदर्शनी केंद्रों और वाणिज्यिक भवनों के लिए थर्मल इन्सुलेशन तथा सजावटी दीवार एवं छत संलग्नक प्रणालियाँ।

उच्च मानक वाली पूर्वनिर्मित इमारतें: इन्सुलेटेड स्थिर-तापमान वाले पूर्वनिर्मित घर, चिकित्सा आश्रय और अनुकूलित ऊर्जा-बचत अस्थायी भवन।

उच्च आर्द्रता वाले इन्सुलेशन परिदृश्य: कृषि के लिए स्थिर तापमान वाले ग्रीनहाउस और आर्द्र औद्योगिक कार्यशालाओं के लिए आवरण इन्सुलेशन।

चरम जलवायु अनुकूलन परियोजनाएँ: गंभीर ठंड के क्षेत्रों में स्थित भवनों के लिए दीवार और छत का ऊष्मा अवरोधक, जिसमें स्थिर निम्न तापमान प्रतिरोध और विरोधी-संघनन प्रदर्शन होता है।

6. मानक स्थापना विधि

यह टंग-एंड-ग्रूव प्रीफ़ैब्रिकेटेड पैनल लचीली दीवार और छत की एकीकृत स्थापना का समर्थन करता है, जिसमें सुंदर दिखावा, उच्च वायुरोधीता और ठंडे पुल के दमन का उत्तम प्रदर्शन होता है, जो कोल्ड स्टोरेज और निरंतर तापमान वाली उच्च मानक इंजीनियरिंग आवश्यकताओं के अनुरूप पूरी तरह से अनुकूलित है।

वॉल पैनल इंस्टॉलेशन: इंटरलॉक पैनलों को कसकर जोड़ें और उन्हें गैल्वनाइज्ड या स्टेनलेस स्टील के एंटी-कॉरोशन स्व-टैपिंग स्क्रू के साथ स्टील के पर्लिन पर फिक्स करें, अधिकतम अंतराल 300 मिमी तक रखें। लेजर लेवल के माध्यम से ऊर्ध्वाधरता को कैलिब्रेट करके दीवार की सतह को समतल और मजबूत बनाना सुनिश्चित करें। कोल्ड स्टोरेज परियोजनाओं के लिए, कोल्ड ब्रिज के अंतराल को खत्म करने के लिए सभी पैनल जॉइंट्स को पेशेवर सीलेंट से पूरी तरह से भर दें।

छत पैनल स्थापना: पैनल की रिब्स के नीचे छिपे हुए फिक्सर्स के साथ छिपे हुए फास्टनर माउंटिंग सिस्टम को अपनाएं, ताकि बिना स्क्रू वाली बाहरी सतह प्राप्त की जा सके। ओवरलैपिंग जॉइंट्स पर विशेष सीलिंग गैसकेट्स लगाएं और डबल प्रोटेक्शन के लिए वाटरप्रूफ सीलेंट लगाएं, ताकि पानी के प्रवेश और इनडोर कंडेनसेशन को प्रभावी रूप से रोका जा सके।

विशेष ठंडा भंडारण विस्तृत उपचार: दीवार-फर्श के संयोजन स्थानों पर चापी संक्रमण प्रसंस्करण को अपनाकर मृत कोनों को खत्म किया जाता है, जिससे समग्र वायुरोधीता और निरंतर तापीय इन्सुलेशन प्रदर्शन सुनिश्चित होता है।

छत स्थापना मानक: भार-सहन करने वाली छत के अनुप्रयोगों के लिए, दीर्घकालिक संरचनात्मक सुरक्षा और स्थिरता सुनिश्चित करने के लिए, वास्तविक भार की मांगों के अनुसार हैंगर की दूरी की सख्त गणना और व्यवस्था करें।

एकीकृत विस्तार सीलिंग: ईव्स, रिज, गैबल्स और आंतरिक-बाहरी कोनों के लिए मैच प्रोफेशनल ट्रिमिंग एक्सेसरीज़ का उपयोग करके, ठंडे पुलों को पूरी तरह से रोका जा सकता है और इमारत के समग्र थर्मल इन्सुलेशन तथा वायुरोधी प्रदर्शन में सुधार किया जा सकता है।

निर्माण पर्यावरण आवश्यकताएं: फोमिंग लेयर्स और सीलिंग मटेरियल के सामान्य क्यूरिंग तथा बंधन प्रभाव को सुनिश्चित करने के लिए, पर्यावरणीय तापमान 5℃ या उससे कम होने पर निर्माण कार्य से बचें।

काटने और क्षरण-रोधी सुरक्षा: कोर क्षति से बचने के लिए सटीक काटने के लिए महीन दांतों वाली आरी का उपयोग करें। सभी काटने वाले हिस्सों को एंटी-रस्ट उपचार के लिए एपॉक्सी जिंक-रिच प्राइमर से लेपित किया जाता है, जिससे पैनल की सेवा जीवन बढ़ाया जाता है।

7. उत्पाद सारांश

GB/T 23932 और GB 8624 B1 अग्निरोधी मानकों का अनुपालन करते हुए, कलर स्टील पॉलीयूरेथेन सैंडविच पैनल में अति-निम्न ऊष्मीय चालकता, ≥90% तक उच्च बंद कोशिका दर एवं हल्के वज़न वाली सम्‍मिश्रित संरचना की विशेषताएँ हैं। उत्कृष्ट निरंतर तापमान इन्सुलेशन, उत्कृष्ट नमी प्रतिरोध और सुरक्षित ज्वाला रोधी प्रदर्शन के साथ, यह पूर्ण कारखाना निर्मित पूर्वनिर्माण एवं मौके पर तेज़ असेंबली का समर्थन करता है। एक उच्च दक्षता वाली ऊर्जा-संरक्षण भवन आवरण सामग्री के रूप में, इसका व्यापक रूप से शीत भंडारण और शीत श्रृंखला प्रणालियों, धूल-रहित नियत तापमान वाली कार्यशालाओं तथा विभिन्न उच्च आर्द्रता वाली एवं उच्च मानक वाली ऊष्मारोधी भवन परियोजनाओं में उपयोग किया जाता है। स्टील ढांचों के लिए अन्य ऊष्मा इन्सुलेशन समाधानों के लिए, कृपया जांचेंग्लास वूल ब्लैंकेटऔररॉक वुल ब्लैंकेट.
