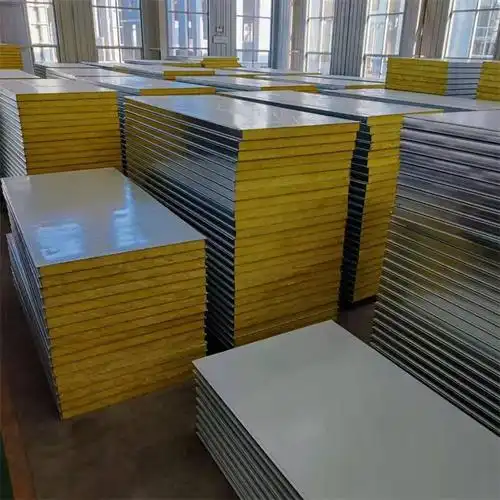

रंगीन स्टील ग्लास वूल सैंडविच पैनल | A1 अग्निरोधी एवं ध्वनि शोषण, स्टील संरचना वाली इमारतों के लिए पूर्वनिर्मित दीवार और छत

1. उत्पाद का अवलोकन

रंग स्टील ग्लास ऊन सैंडविच पैनल एक प्रीमियम जीभ-एंड-ग्रोव मेटल-फेस सैंडविच पैनल है, जिसे विशेष रूप से आधुनिक स्टील संरचना भवनों के लिए एक पूर्वनिर्मित बाड़े समाधान के रूप में विकसित किया गया है। थर्मल इन्सुलेशन सैंडविच पैनलों के निर्माण के लिए Gb/t 23932 राष्ट्रीय मानक के अनुसार निर्मित, यह पैनल डबल-लेयर रंग लेपित स्टील शीट और उच्च घनत्व वाले ग्लास ऊन कोर की एक समग्र संरचना को अपनाता है। यह स्वचालित उच्च-दबाव लेमिनेशन और उच्च तापमान बॉन्डिंग प्रक्रियाओं के माध्यम से एकीकृत है।

वर्ग एक गैर-दहनशील आग प्रतिरोध, बेहतर ध्वनि अवशोषण, स्थिर थर्मल इन्सुलेशन, विश्वसनीय वाटरप्रूफ सीलिंग, हल्के लोड-असर क्षमता और लंबे समय तक मौसम प्रतिरोध के संयोजन, पैनल में उच्च संरचनात्मक अखंडता, उत्कृष्ट वायुजकड़न और अत्यंत कुशल ऑन-साइट संस्थापन। पेशेवर शोर में कमी और आग-सुरक्षित बाड़े प्रदर्शन पर ध्यान केंद्रित करते हुए, यह व्यापक रूप से उपकरण कमरों, साउंडप्रूफ कार्यशालाओं, बड़े पैमाने पर स्टील संरचना कारखानों और आउटडोर शोर बैरियर परियोजनाओं के लिए लागू किया जाता है। एक आदर्श मौन और फायरप्रूफ बिल्डिंग लिफाफे सामग्री के रूप में सेवा करना।

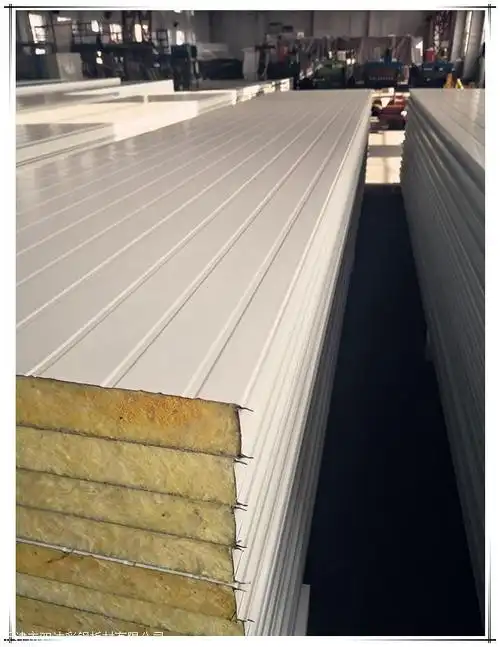

2. मुख्य संरचनात्मक रचना

धातु सतह की शीट
उच्च गुणवत्ता वाले रंग-लेपित गैल्वेनाइज्ड या अल्युजस्ता स्टील शीट के साथ बनाया गया है। मानक डबल-पक्षीय जस्ता कोटिंग ° 80g/जठर तक पहुंच जाती है, कठोर आउटडोर और संक्षारक वातावरण के लिए 180g/पूर्व में सक्षम होता है। उपलब्ध सबस्ट्रेट्स में dc51d और s250gd शामिल हैं, जो पी, hdp और pvdf प्रीमियम मौसम प्रतिरोधी कोटिंग्स के साथ जोड़ा गया है। सटीक रोल बनाने के लिए उत्कृष्ट एसिड और अल्कली प्रतिरोध, यूव स्थिरता और एंटी-एजिंग प्रदर्शन के साथ एक सपाट, चिकनी सतह प्रदान करता है, प्रभावी रूप से लंबी अवधि के फाडिंग, छीलिंग और सतह जंग को प्रभावी ढंग से रोकता है।

उच्च घनत्व वाला कांच के ऊन का कोर
64kg/m³ से अधिक घनत्व वाले अल्ट्रा-फाइन ग्लास वुल फाइबर को अपनाकर, यह कोर GB 8624 क्लास A अदाहक नहीं होने का पूर्ण प्रदर्शन प्राप्त करता है। इसकी प्राकृतिक छिद्रयुक्त फाइबर संरचना उत्तम ध्वनि अवशोषण दक्षता और स्थिर कम तापीय चालकता प्रदान करती है। यह कोर सामग्री फॉर्मेलडीहाइड मुक्त एवं पर्यावरण-अनुकूल है, जो लंबे समय तक आंतरिक एवं बाहरी ऊष्मा निरोध, अग्निरोधी तथा ध्वनि इंजीनियरिंग परियोजनाओं के लिए पूरी तरह उपयुक्त है।

सटीक जीभ-और-ग्रूव इंटरलॉकिंग संरचना
इसमें मानक पुरुष-महिला लैप जॉइंट डिज़ाइन है, जो कसे हुए और निर्बाध असेंबली सुनिश्चित करता है। अनुकूलित इंटरलॉकिंग संरचना हवा के रिसाव, पानी के भीतर घुसने, ऊष्मा के नुकसान और ध्वनि के प्रसार को प्रभावी ढंग से रोकती है, जिससे पूर्ण भवन आवरण प्रणालियों के लिए गुणवत्तापूर्ण वायुरोधी, जलरोधी, तापीय इन्सुलेशन और ध्वनि इन्सुलेशन प्रदर्शन सुनिश्चित होता है।

3. मुख्य उत्पाद सुविधाएँ

क्लास ए अदहश्त-रोधी और पूर्ण अग्नि सुरक्षा कोड अनुपालन
एकीकृत ग्लास वूल कोर GB 8624 वर्ग A अदहनशील मानक को पूरा करता है, जिससे आग के संपर्क में आने पर धुआं रहित, अविषादक और उच्च तापमान प्रतिरोधी प्रदर्शन प्राप्त होता है। एक पेशेवर अग्नि-रोधी विभाजन पैनल के रूप में, यह लपटों के प्रसार और ऊष्मा के प्रसारण को प्रभावी ढंग से रोकता है, जिससे भवनों के अग्नि कक्षों और अलगाव की दीवारों के लिए अग्नि निरीक्षण एवं स्वीकृति की आवश्यकताओं को पूरी तरह से पूरा किया जाता है।

उच्च दक्षता वाला ध्वनि अवशोषण एवं शोर कम करना
पेशेवर ध्वनि अवरोधन के परिदृश्यों के लिए डिज़ाइन किया गया, इसकी छिद्रयुक्त फाइबर संरचना हवा में फैले शोर को प्रभावी रूप से अवशोषित और अलग करती है, जिसका शोर कम करने का गुणांक NRC ≥0.8 है। यह घर के भीतर और बाहर के बीच ध्वनि के प्रसार को काफी कम करता है, जिससे यह ऐसी ध्वनि-संवेदनशील सुविधाओं के लिए सर्वोत्तम पैनल बन जाता है जैसे कि यांत्रिक उपकरण कक्ष और निःशब्द उत्पादन कार्यशालाएँ।

हल्की संरचना और स्थिर ऊर्जा-बचत इन्सुलेशन
हल्की जटिल संरचना से इमारत का कुल मृत भार और नींव पर दबाव काफी हद तक कम हो जाता है। 25℃ के पर्यावरणीय तापमान पर परीक्षण के बाद, कोर की तापीय चालकता ≤0.043W/(m·K) के भीतर नियंत्रित रहती है, जिससे समान ऊष्मारोधी प्रदर्शन प्राप्त होता है और वार्षिक एयर कंडीशनिंग तथा हीटिंग ऊर्जा की खपत में कमी आती है।

एकदम सील और विश्वसनीय जलरोधक प्रदर्शन
सटीक टंग-एंड-ग्रूव इंटरलॉकिंग संरचना, पेशेवर छिपे हुए फास्टनर वाली छत लगाने की तकनीक के साथ मिलाकर, जोड़ों में शून्य अंतर की गारंटी देती है। इससे हवा का प्रवेश और पानी का रिसाव रोका जाता है, जिससे लंबे समय तक बाहरी परिस्थितियों में भी जलरोधक और मौसम-प्रतिरोधी प्रदर्शन स्थिर रहता है।

उत्तम मौसम और क्षरण प्रतिरोधकता
प्रीमियम कलर स्टील कोटिंग सिस्टम रासायनिक क्षरण, पराबैंगनी विकिरण और सामग्री की जर्जरत से बचाता है। औद्योगिक क्षरणकारी वातावरण तथा खुले आकाश में बाहरी परिस्थितियों के लिए अनुकूल, यह पैनल मानक परिचालन परिदृश्यों में 15–30 वर्षों की सेवा जीवन प्राप्त करता है।

पूर्ण प्रीफ़ैब्रिकेशन और उच्च निर्माण दक्षता
सभी पैनल पूरी तरह से पूर्व-निर्मित होते हैं और कारखाने में एकीकृत रूप से तैयार किए जाते हैं, जिससे साइट पर सीधे असेंबली का समर्थन मिलता है। यह पारंपरिक प्लास्टरिंग, ईंटों का काम और द्वितीयक तापीय तथा जलरोधी उपचार की प्रक्रियाओं को समाप्त करके, निर्माण कार्य के तरीके को काफी सरल बनाता है और परियोजना की अवधि को 50% से अधिक तक छोटा कर देता है।

4. मानक विनिर्देश एवं तकनीकी डेटा

निष्पादन मानकों: GB/T 23932, GB 8624
योग्यता दस्तावेज़: पूर्ण अग्निरोधकता, तापीय इन्सुलेशन और ध्वनिक परीक्षण रिपोर्ट उपलब्ध हैं
उपलब्ध मोटाई: 50 मिमी, 75 मिमी, 100 मिमी, 150 मिमी, 200 मिमी
मानक प्रभावी चौड़ाई: 950 मिमी, 1150 मिमी
स्टील शीट की मोटाई: 0.25 मिमी–0.6 मिमी (पूरी तरह से कस्टमाइज़ करने योग्य)
सब्सट्रेट और कोटिंग विकल्प: DC51D / S250GD गैल्वनाइज़्ड और एलुज़िंक सबस्ट्रेट; PE / HDP / PVDF मौसम-प्रतिरोधी कोटिंग वैकल्पिक
कस्टम लंबाई: अधिकतम मानक लंबाई 12 मी; विशेष परिवहन व्यवस्था के साथ अतिरिक्त बड़ी लंबाई उपलब्ध है

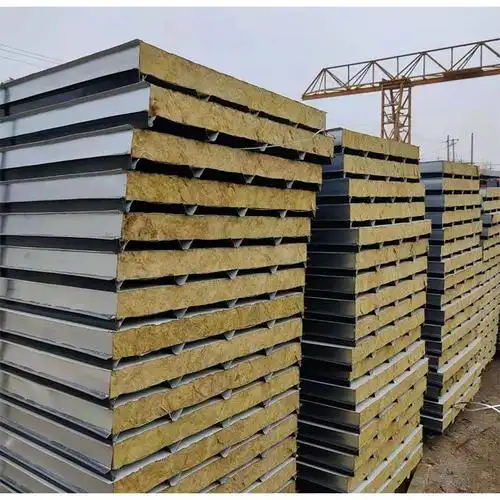

प्रोफ़ाइल प्रकार: फ्लैट वॉल पैनल, कोर्गेटेड रूफ पैनल, हिडन-फास्टनर रूफ पैनल
एकसमान भार क्षमता: ≥1.5kN/㎡ (प्रदर्शन पैनल की मोटाई और स्पैन के आधार पर भिन्न होता है)
तापीय चालकता: ≤0.043W/(m·K) @25℃
ग्लास वूल कोर घनत्व: ≥64किग्रा/मी³
ध्वनिक प्रदर्शन: भारित ध्वनि कमी सूचकांक Rw ≥30dB (100 मिमी मोटाई, ISO 717-1 एवं GB/T 19889); शोर कमी गुणांक NRC ≥0.8 (ASTM C423)
अग्नि रेटिंग: GB 8624 वर्ग A अदहनशील (बिना धुएं वाला, गैर-विषैला)

5. आवेदन परिदृश्य

औद्योगिक शोर कम करने की परियोजनाएँ: यांत्रिक उपकरण कक्षों, शांत वर्कशॉप्स और अत्यधिक शोर वाले औद्योगिक संयंत्रों के लिए दीवार और छत का आवरण।

बड़े स्पैन वाली स्टील संरचना वाली इमारतें: औद्योगिक कारखानों और लॉजिस्टिक गोदामों के लिए पेशेवर दीवार और छत संलग्नक प्रणालियाँ।

सार्वजनिक और वाणिज्यिक भवन: कार्यालय भवनों, स्टेडियमों और शॉपिंग मॉल्स के लिए ध्वनि-रोधी दीवार और छत पैनल।

फायर पार्टीशन इंजीनियरिंग: अग्निरोधी कक्ष की दीवारें, अग्निरोधी मार्गों के संलग्नक और भवनों के अग्निरोधी विभाजक।

अस्थायी और स्थायी तापमान वाले प्रोजेक्ट्स: पूर्वनिर्मित साइट भवन, कृषि इन्सुलेशन शेड और पारंपरिक निरंतर तापमान वाली आवरण संरचनाएँ।

आउटडोर शोर अवरोधक परियोजनाएँ: हाईवे की ध्वनि अवरोधक दीवारें और कारखानों के बाहरी शोर अवरोधक आवरण।

6. मानक स्थापना विधि

पैनल में मानकीकृत टंग-एंड-ग्रोव मेल-फीमेल इंटरलॉकिंग असेंबली का उपयोग किया गया है, जिसमें पूर्ण रूप से अनुरूप एक्सेसरीज़ शामिल हैं, जिससे साइट पर दूसरे चरण के किसी भी प्रसंस्करण के बिना एक ही चरण में आकार देना संभव हो जाता है।

वॉल पैनल इंस्टॉलेशन: तंग जीभ-खांचा संयोजन के बाद, स्टील के पर्लिन पर पैनलों को एंटी-कॉरोसन गैल्वनाइज़्ड या स्टेनलेस स्टील के स्व-टैपिंग स्क्रू से अधिकतम 300 मिमी की अंतराल पर फिक्स करें। लेजर लेवल कैलिब्रेशन से ऊर्ध्वाधर, समतल और मजबूत दीवार स्थापना सुनिश्चित होती है।

छत पैनल स्थापना: पैनल की रिब्स के नीचे छिपे हुए फिक्सेशन के साथ छिपे हुए फास्टनर वाली छत प्रणाली को अपनाया जाता है, जिससे पेंच मुक्त बाहरी सतह प्राप्त होती है। सभी ओवरलैपिंग जॉइंट्स पर मैचिंग सीलिंग स्ट्रिप्स और वेदरप्रूफ सीलेंट लगाए जाते हैं, जिससे डबल वाटरप्रूफ सुरक्षा और सुंदर समग्र दिखावट प्राप्त होती है।

विस्तृत सहायक प्रसंस्करण: ईव्स, रिज, गैबल्स और आंतरिक व बाहरी कोनों के लिए कस्टम सपोर्टिंग एज ट्रिम्स लगाए जाते हैं, ताकि एकीकृत वायुरोधीता, जलरोधीता, थर्मल इन्सुलेशन और ध्वनिक प्रदर्शन की गारंटी मिल सके।

काटने और क्षरण-रोधी सुरक्षा: कोर फाइबर क्षति से बचने के लिए बारीक दांतों वाली आरी या प्लाज़्मा सटीक कटिंग का उपयोग करें। सभी कट वाले हिस्सों पर एंटी-रस्ट उपचार के लिए ईपॉक्सी जिंक-रिच प्राइमर की परत लगाई जाती है, जिससे पैनल की समग्र सेवा जीवन बढ़ाया जाता है।

निर्माण सूचना: काटने और स्थापना के दौरान ग्लास वुल फाइबर तैर सकते हैं। सुरक्षित निर्माण परिचालन सुनिश्चित करने के लिए मानक व्यक्तिगत सुरक्षा उपकरणों का उपयोग करना आवश्यक है।

7. अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: इस ग्लास वूल सैंडविच पैनल की आग प्रतिरोधक क्षमता क्या है?

A1: यह GB 8624 क्लास A गैर-ज्वलनशील मानक का अनुपालन करता है। यह कोई धुआं या विषाक्त धुआं नहीं उत्पन्न करता है और आग के प्रसार को प्रभावी रूप से रोकता है, जो आग से बचाव के लिए विभाजन और उच्च आग खतरे वाली परियोजनाओं के लिए आदर्श है।

प्रश्न 2: इसका ध्वनि अवरोधक प्रदर्शन कैसा है?

A2: इसमें 100 मिमी मोटाई के लिए NRC ≥0.8 और Rw ≥30dB की विशेषता है। यह उपकरण कक्षों, शोर वाली कार्यशालाओं और बाहरी शोर अवरोध परियोजनाओं के लिए बहुत उपयुक्त है।

प्रश्न 3: क्या आकारों और स्टील शीट सामग्रियों को कस्टमाइज़ किया जा सकता है?

A3: हाँ। हम कई मानक मोटाई और चौड़ाई की पेशकश करते हैं। विभिन्न प्रोजेक्ट की आवश्यकताओं के अनुरूप, कस्टम लंबाई, स्टील सब्सट्रेट और सतह कोटिंग भी उपलब्ध हैं।

8. उत्पाद सारांश

रंग स्टील ग्लास ऊन सैंडविच पैनल एक उच्च-प्रदर्शन पूर्वनिर्मित इमारत लिफाफा है जो राष्ट्रीय मानकों 8624 Gb/t 23932 और gb के अनुरूप है। उच्च घनत्व वर्ग एक गैर-दहनशील ग्लास ऊन कोर से सुसज्जित, यह उत्कृष्ट अग्नि सुरक्षा, बेहतर ध्वनि अवशोषण (RWOf 30db, nrct 0.8) को एकीकृत करता है और स्थिर थर्मल इन्सुलेशन प्रदर्शन (थर्मल चालकता 0.043w/(m) हल्के संरचना, उत्कृष्ट मौसम और संक्षारण प्रतिरोध, प्लस फास्ट प्रीफैब्रिकेटेड असेंबली की विशेषता, यह पैनल व्यापक रूप से स्टील संरचना के बाड़े, आग विभाजन और इनडोर और आउटडोर शोर कमी इंजीनियरिंग परियोजनाओं के लिए लागू है।
